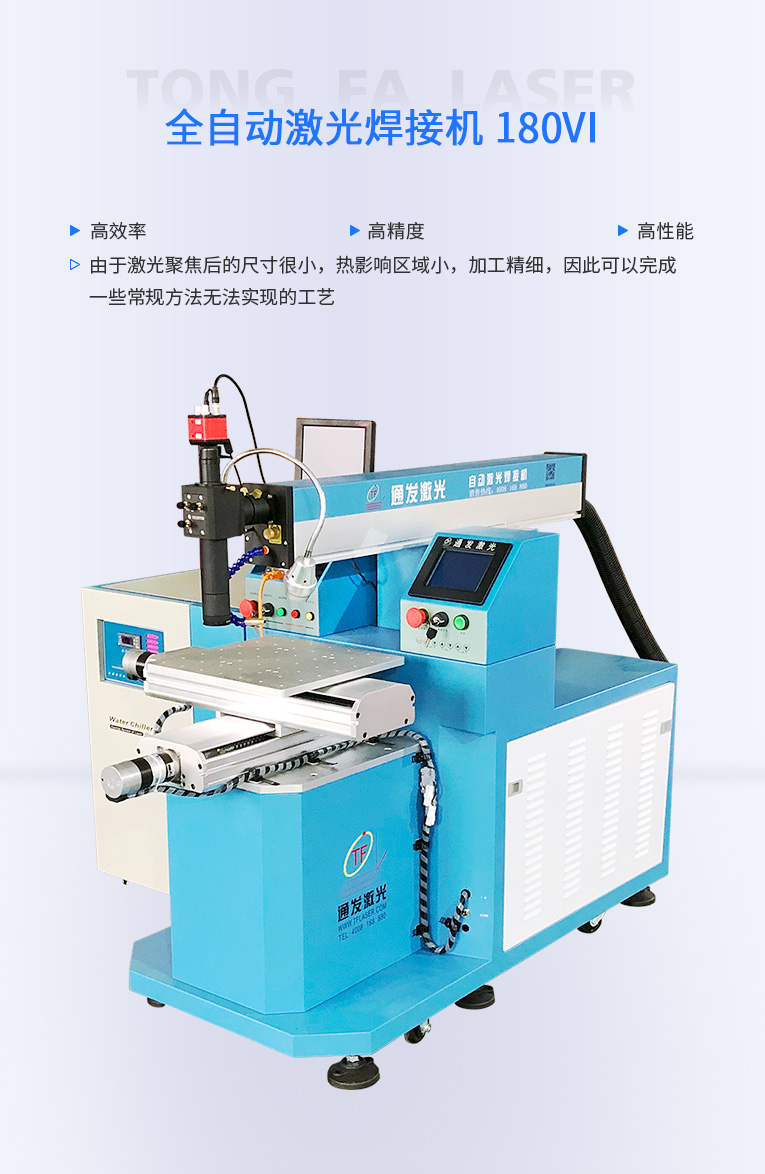

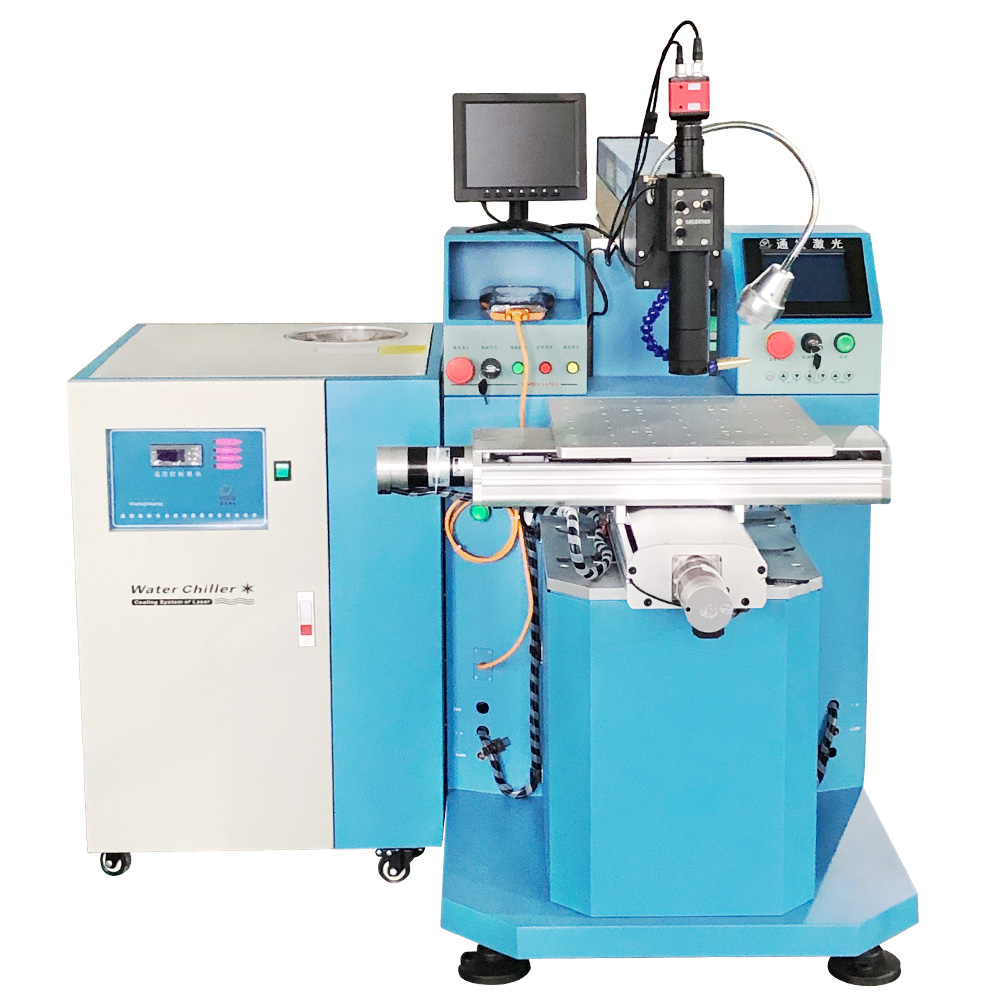

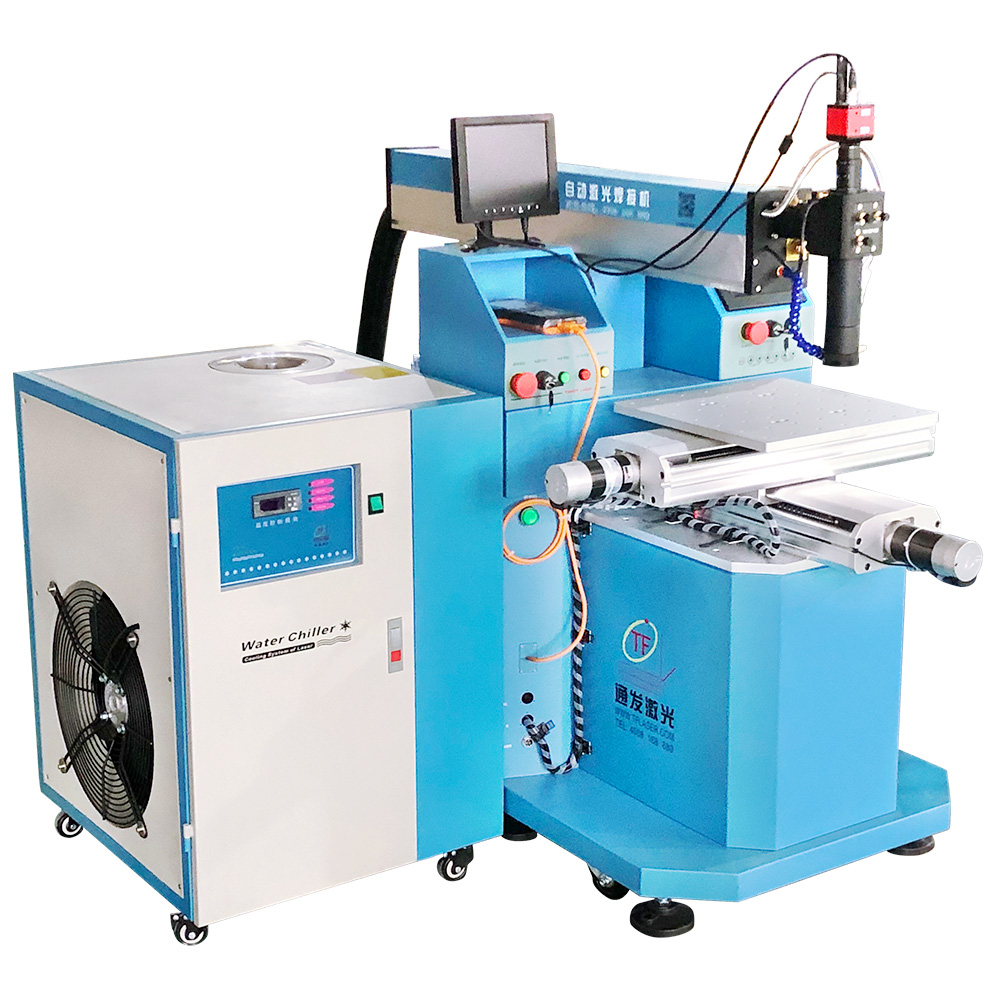

通發激光TFL-180VI小五金全自動激光焊接機,廣泛適用手機五金激光焊接，不銹鋼螺柱激光焊接，各種小五金的激光焊接加工。采用精密運動控制器和精密XY工作臺，可實現大多數0.5mm以內料厚五金產品的二維平面焊接。效率高，性能穩定，性價比高。
分享至：
全自動激光焊接機加工樣品圖片

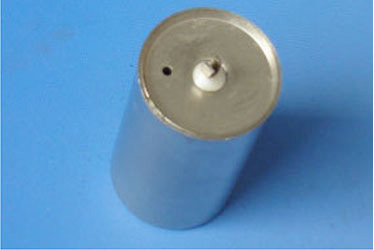

電池殼激光焊接

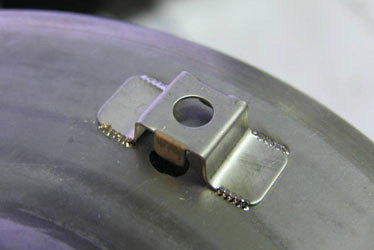

小五金激光焊接

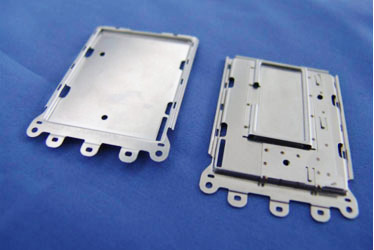

手機結構件激光焊接
沖壓五金件激光焊接

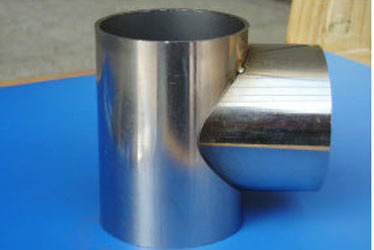

不銹鋼管激光焊接
打印機刮刀激光焊接
應用范圍
專為手機、電子、五金等行業大批量的小尺寸產品而設計，針對性強，速度快，效率高，性價比突出。
電子行業：手機、數碼相機、MP3、MP4等電子產品的金屬外殼、結構件的激光焊接。
電池行業：鋰電池、電池組、電極等的激光焊接。
電子行業：接插件、精密接頭、繼電器、傳感器、電機殼體及連線的激光焊接。
五金行業：小型精密沖壓件、鑄造件的激光焊接。
專業激光電源控制系統
1、 整機的功能是基于輸出電流的調整，以控制修正激光輸出，以便高效安全的利用激光進行焊接；
2、主控制器采用新的ARMv7系列的處理器，具有較高的處理速度，以滿足設備的實時控制。能快速、高精度的控制和保護激光機。最大可能提供給客戶快捷安全的使用體驗。
通發激光電源主界面
通發激光電源主控制器
4、采用觸摸屏做人機交互，界面直觀，顯示清晰，各種參數易于理解調節，簡單易上手；
5、軟件具有嚴密的控制邏輯、精細的數字濾波、快速的控制算法，使激光輸出穩定，快速。
通發激光電源報警界面
專業激光焊接運動控制系統
通發激光焊接控制系統是以微處理器為核心的嵌入式的三維激光焊接控制系統。
1、支持單點和連續焊接；具有任意的直線、圓弧、橢圓插補功能；
2、具有延時、輸出、指定輸出口、等待輸入等其他指令，方便實現客戶自己特殊的工藝；
3、可以使用手工輸入或示教的方式輸入坐標，支持以矩陣的方式復制多份。
4、單個文件大行數為10萬行，文件個數為48個；
5、同時可控制四個軸的電機，任意軸硬件直線插補功能，多段連續插補運動時，具有插補速度快、銜接平滑的優點。
通發激光焊接控制系統界面
通發激光焊接控制系統界面
通發激光焊接控制系統界面
核心激光器
激光陶瓷反射腔
1、激光棒采用大品牌YAG激光棒，質量穩定。
2、激光輸出采用小光斑設計，使光斑更小，適用于焊接小工件及精密工件。
3、激光腔采用漫反射陶瓷反射腔，激光轉換效率高。
4、該設備可以選用顯微鏡監控或者攝像系統監控，即可以模具焊接，亦可以自動焊接。

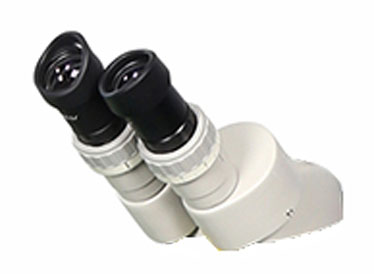

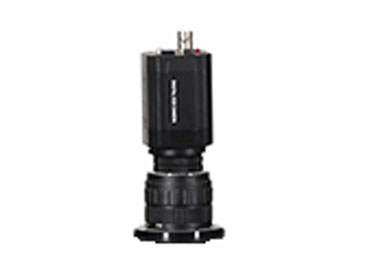

顯微鏡 攝像頭
標準工作臺
該工作臺可選步進電機工作臺或伺服電機工作臺。
可選的X*Y工作臺長度：350*350 （可定制）。
附件與耗材
脈沖氙燈選擇優質濾紫外線石英管作為燈管材料，以高質密度電極為氙燈的電極，具有負載能力強，泵浦效率高，激光光束質量好，壽命長等特點。
主要保護里面價值較高的聚焦鏡片。避免焊接時的煙霧飛濺和粉塵對鏡頭里鏡片的污染。
濾芯的主要作用是去除水中固體、膠體等雜物，清潔冷卻水，保護激光器。
富士康科技集團是專業從事電腦、通訊、 消費電子、數位內容、汽車零組件、通路等6C產業的高新科技企業。1988年在深圳地區建廠以來，富士康迅速發展壯大，目前擁有60余萬員工及全球IT客戶群，為全球較大的電子產業專業制造商。2008年出口總額達556億美元，占中國大陸出口總額的3.9％，連續7年雄居大陸出口200強榜首；躍居《財富》2009年全球企業500強第109位。
深圳市晶輝科技股份有限公司是全球?qū)I(yè)的廚房小家電研發基地及生產廠家之一。是一個集技術專利，市場調研，工業設計，半成品加工，產品裝配，產品認證，自主品牌以及售后服務為一體的現代化集團。晶輝集團約有3000多名員工，廠房面積55000平方米左右，年銷售額為4-5億人民幣。公司主力研發，設計，生產高品質多士爐，電子水煲，電蒸鍋以及電烤爐。暢銷于歐洲，美洲，澳洲，中東等70多個國家和地區，全球市場覆蓋率高達60%。
深圳森成精密制品有限公司是森成企業（香港）有限公司的子公司之一，主要經營：精密沖模,模具標準件,絕緣材料成型件等產品。公司以設計和生產各類家用電器、塑膠配零件、高性能絕緣材料零件、橡膠件、等五金制品。以及相關的塑料、五金模具的設計與制造。家用電器產品包括多士爐、咖啡機、快速電水壺等家用電器產品。自建廠房占地面積 6萬多平方米，主要車間及宿舍建筑面8.3萬平方米，現有五大生產廠房，六座宿舍。
廣州毅昌科技股份有限公司是中國著名的工業設計產業集團。注冊資本4.01億元人民幣，擁有青島恒佳、合肥海毅、無錫金悅、沈陽毅昌等八個子公司，總資產近25億元，股票代碼：002420。毅昌科技涉及電視、汽車、IT等行業，服務全球近三百家客戶。多年來，毅昌在電視機外件結構件行業內的市場占有率穩居前茅。 毅昌科技以工業設計為先導，將包括設計、模具、結構、注塑、噴涂、鈑金等環節在內的完整產業鏈條打通，形成了設計與制造相結合的服務模式。
豐田合成集團是橡膠、樹脂及LED等高分子領域和光電半導體領域?qū)I(yè)生產廠家。集團在華汽車零部件業務分布在上海市、天津市、張家港市、福州市、佛山市和臺灣等10家業務基地，目前主要為豐田等汽車廠家提供橡膠和樹脂產品。近年來，在環保意識不斷提高的背景下，為了應對急速普及的低油耗車和汽車電動化，實現各種汽車部件的輕量化和小型化、為“創造更加安全的汽車社會”做貢獻，并為以安全氣囊為首的汽車各種安全裝置的開發。
技術參數
|
型號 |
TFL-180VI |
|
激光波長 |
1064nm |
|
聚光腔反射體 |
進口陶瓷聚光腔 |
|
激光功率 |
180W |
|
脈沖寬度 |
0-15ms |
|
激光頻率 |
0-50Hz |
|
光斑調節范圍 |
0.3-2mm |
|
瞄準定位 |
十字光標及紅光（可選攝像系統） |
|
定位精度 |
±0.02mm |
|
冷水機制冷功率 |
1.5p |
|
工作臺行程 |
200×300mm |
|
額定功率 |
6.5KW |
|
電力需求 |
單相220v±5%/50Hz/30A 三相380v±5%/50Hz/20A |
|
外型尺寸 |

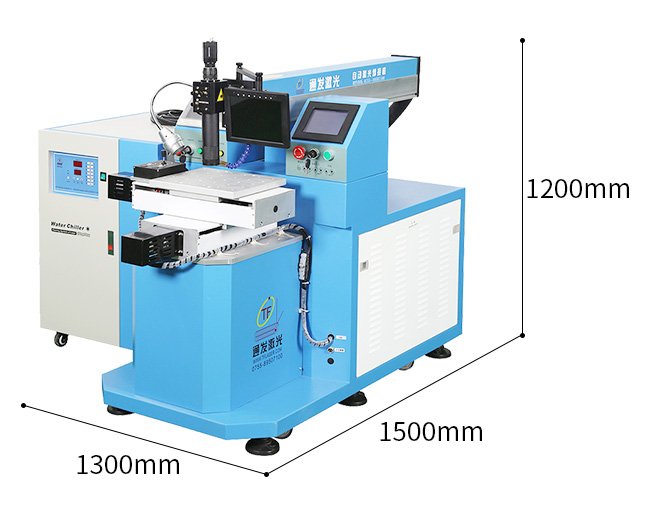

主機：700×1500×1200mm 冷水機：540×650×780mm |
市電電壓波動不能太大，電壓波動幅動依照國家標準不應超過5% ，當超過10%時，設備有可能不能正常工作，而且運行的穩定性也會有所降低。建議客戶配備穩壓器。
純凈水一般要求電阻率大于0.5MΩ.cm，使用一段時間后水電阻率會降低或水中有雜質、污物、水變混濁等現象，將會使氙燈點不然或污染激光腔及玻璃管，使出光效率降低，此時應立即更換純凈水（連續使用時每周更換一次系統中的去離子水）。
防止振動：因激光焊機的光路部分十分精密，激光焊機的工作場如果有振動的話，易于導至光學器件走位，從而產生激光輸出變?nèi)酰獍哔|(zhì)量變差，甚至沒有激光輸出的問題，所以，在激光設備工作場所，要特別注意，設備安裝位置不要靠近大路邊，大橋邊，或是在附近有沖床，銑床，車床，刨床等重型加工設備，如果必需要在這樣的環境下，則必需要做足防震的措施，將震動減到小。
減少灰塵：因?yàn)榧す庠O(shè)備內部有很多光學器件，和精密電子元器件，故要求安裝在灰塵較少的環境
環境溫度：攝氏4度-攝氏32度。設備運行時，環境溫度不可以超過攝氏32度，因?yàn)榧す怆娫床糠郑β屎芨撸恍┕β势骷\(yùn)行時發出熱量需要及時散發出去，而環境溫度太高會導至不能正常散熱，會引起整個系統的工作不穩定，甚至損壞。而冬天的時候，需要嚴防冷卻水結冰，因?yàn)榧す饩w、氙燈、聚光腔都充滿了水，結冰會直接導致這些器件的損壞。冬天時如長時間不運行情況下，將腔內的水排空；如再開機前，先重新加水，打開電源空氣開關，先行主機不開，只開水機空機運行10分鐘，等水溫回復到攝氏4 度以上，再開主機。（強烈要求不能將設備放于室外或者低溫結冰的情況下使用，否則極易損壞設備）
環境濕度：不高于80% 。因?yàn)楹笝C(jī)電源打開后，激光晶體就會持續的被冷卻系統冷卻，因?yàn)槔鋮s水一般會低于室溫，當環境濕度過大的時候，而激光晶體的溫度又低于室溫，這時激光晶體的兩個端面上會凝結水霧，當激光輸出的時候，這些水霧會大大降低激光輸出能量，而且這些附著在激光晶體端面上的水，干了以后，會在激光晶體的膜面上留下痕跡，這將會大大加快激光晶體膜面的老化。所以，為了防止這種情況的發生，冷水機的水溫設定，夏天不可以低于室溫3度，冬天不可以低于5度。
良好的接地：我公司生產的激光設備均配有自動的安全保護裝置，只有正確、良好的接地才能使之正常運作，為了保障您的人身財產安全，強烈要求客戶為設備提供良好的接地條件。同時，激光電源、焊接控制系統均使用了工業微處理器進行數字化控制，只有良好的接地，才能保證他們正常穩定的工作。
較小的電壓波動：如果設備電力接入點或離的很近的地方有大功率的用電設備，特別是對電網會產生很大沖擊的用電設備，如大功率電動機、氬弧焊機、電火花放電加工機等等，建議客戶配備帶有電壓波動抑制功能的穩壓器。
